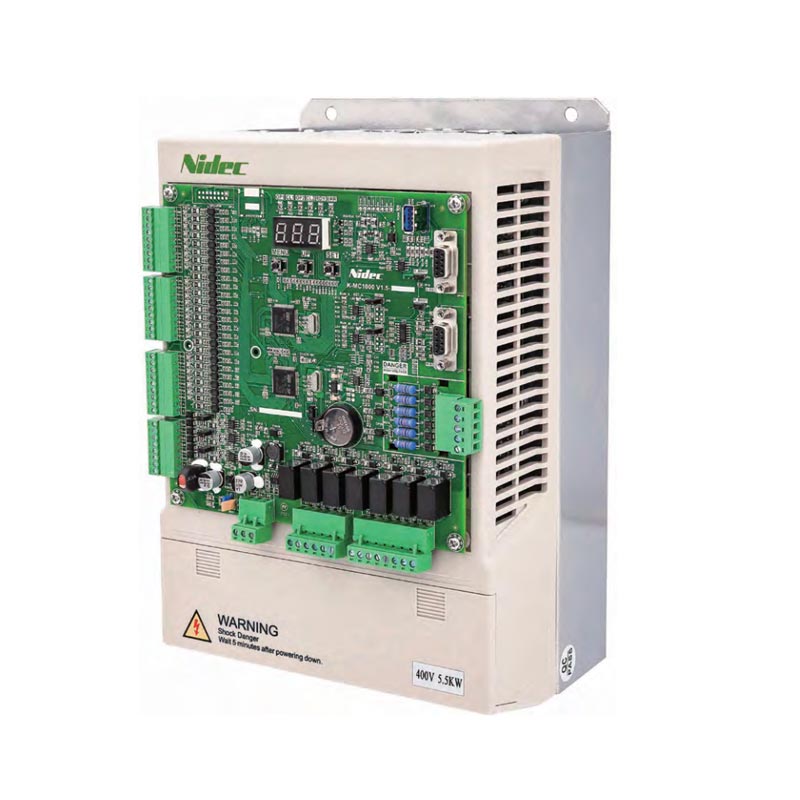

K-MC1000 integreeritud juhtimine
Integreeritud liftikontroller K-MC1000
Omadused
■FUSION™ ühendab lifti juhtimise inverteriga, parandades süsteemi jõudlust
■Vastab standardile EN81-20: UCMP, ukseluku lühise tuvastamine, ukseluku möödaviigu funktsioon, kaevu kontrollimise funktsioon
■Kohandatud S-kõver, sobib erinevateks rakendusteks
■Projektipõhine kohandamine
■UCMP välitesti funktsioon
■Ülimalt lühike põranda töö
■Arukas eelpöördemoment
■Automaatne vastukaalu protsendi hinnang
■Sujuv parameetrite seadistamine.
■Rändlussaatmine
■Võlli absoluutse asendi maandumissüsteem (valikuline)
■FUSION™ ühendab lifti juhtimise inverteriga, parandades süsteemi jõudlust
■Vastab standardile EN81-20: UCMP, ukseluku lühise tuvastamine, ukseluku möödaviigu funktsioon, kaevu kontrollimise funktsioon
■Kohandatud S-kõver, sobib erinevateks rakendusteks
■Projektipõhine kohandamine
■UCMP välitesti funktsioon
■Ülimalt lühike põranda töö
■Arukas eelpöördemoment
■Automaatne vastukaalu protsendi hinnang
■Sujuv parameetrite seadistamine.
■Rändlussaatmine
■Võlli absoluutse asendi maandumissüsteem (valikuline)
K-MC1000 integreeritud liftijuhtimine
Rakendused
| Lifti tüüp | MRL ja MR lift |
| Maksimaalne kiirus | 3 m/s |
| Maksimaalne korrus | 128 korrust |
| Ühekordne lift | Valikuline kollektsioon |
| Rändlussaatmine | 6 Autogrupi juhtimine |
| DBD | 8 auto DBD põranda juhtseade |
| Toetatud kodeerija | SIN/COS & ABZ |
| Võimsusvahemik | 5,5–75 kW |

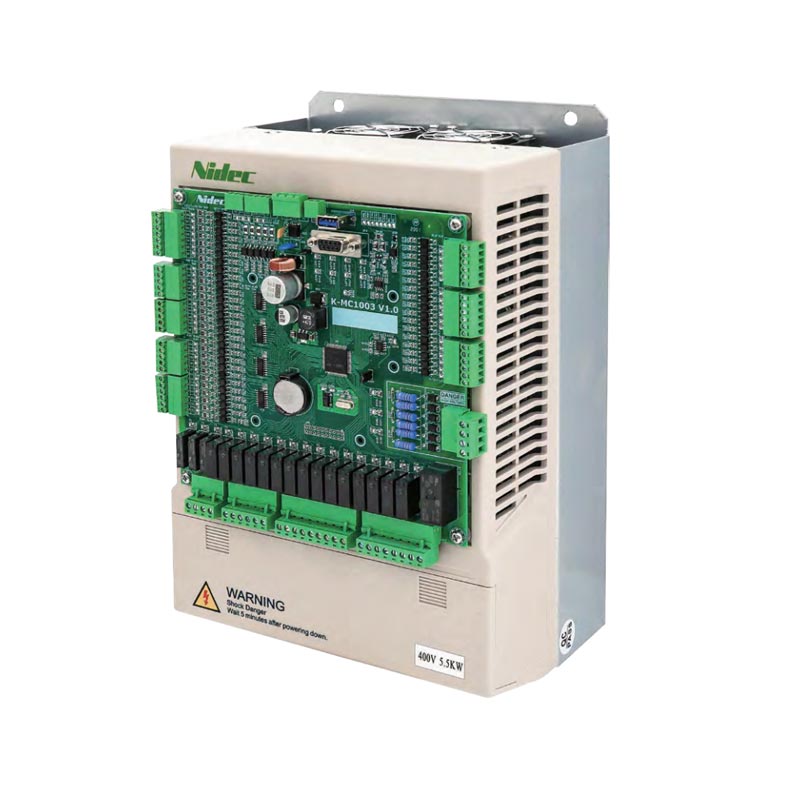

FUSION 3P integreeritud juhtimine (paralleelsüsteem)
Fusion 3P integreeritud liftikontroller
Omadused
■Kasutab ruumi säästmiseks ja juhtimisfunktsioonide täiustamiseks mootori juhtimise ja liftifunktsiooni integreeritud disainikontseptsiooni.
■S-kõvera otsene töötlemine reaalajas, et parandada tõhusust ja sõidukvaliteeti. töötada lühikese põhjaga kuni 300 mm.
■Väljal programmeeritavad sisendid/väljundid paindlikkuse parandamiseks.
■Kasutage paralleelühendusi kõigi juhtmestike jaoks, sealhulgas ukseliidese ja auto/saali kõnede jaoks.
■Lihtne disain madala kõrgusega rakenduste jaoks.
■Pakub installimise hõlbustamiseks kiiret käivitusmenüüd.
■Funktsioonirikas süsteem, mis saab liidestada erinevat tüüpi uksesüsteemidega.
■Saadaval kuvaliidese formaat: binaarne, BCD kood, 7 segmenti
■Kasutab ruumi säästmiseks ja juhtimisfunktsioonide täiustamiseks mootori juhtimise ja liftifunktsiooni integreeritud disainikontseptsiooni.
■S-kõvera otsene töötlemine reaalajas, et parandada tõhusust ja sõidukvaliteeti. töötada lühikese põhjaga kuni 300 mm.
■Väljal programmeeritavad sisendid/väljundid paindlikkuse parandamiseks.
■Kasutage paralleelühendusi kõigi juhtmestike jaoks, sealhulgas ukseliidese ja auto/saali kõnede jaoks.
■Lihtne disain madala kõrgusega rakenduste jaoks.
■Pakub installimise hõlbustamiseks kiiret käivitusmenüüd.
■Funktsioonirikas süsteem, mis saab liidestada erinevat tüüpi uksesüsteemidega.
■Saadaval kuvaliidese formaat: binaarne, BCD kood, 7 segmenti
Üldised spetsifikatsioonid
| Omadused | Kirjeldused | |
| 1. Tehnilised jõudlusnäitajad | ||
| 1.1. |
Sisendpinge vahemik |
3P AC 220V~240V-15~10% 3P AC 380V~440V-15~10% |
| 1.2. | Maksimaalne korrus | 17 korrust |
| 1.3. | Maksimaalne kiirus | 2m/s |
| 1.4. | Dupleks | 2 auto dupleksjuhtimine |
| 2. Välisliidese omadused | ||
| 2.1. | Madalpinge sisendklemmid | 17-madalpinge sisend |
| 2.2. | Digitaalse sisendi ja väljundi multipleksimise liides | 33 helistamisnupu ja ukse avamise/sulgemise nupu signaali juhtimisliidesed |
| 2.3. | Kõrgepinge sisend | 3-kõrgepinge sisendport |
| 2.4. | Digitaalne väljund | 19-relee väljundport. |
| 2.5. | CAN sideterminal | 1 CAN sideterminal |
| 2.6. | Kodeerija terminal | Sin/cos, inkrementaalne kodeerija liides |
