Pingutusseade BZJ01
Tehniliste parameetrite leht
Veoratta läbimõõt (mm): 0240
Trossi läbimõõt (mm): 08
Lisaregulaatori mudel XS3 XS3A XS3B
Veoratta läbimõõt (mm): 0240
Trossi läbimõõt (mm): 08
Lisaregulaatori mudel XS3 XS3A XS3B

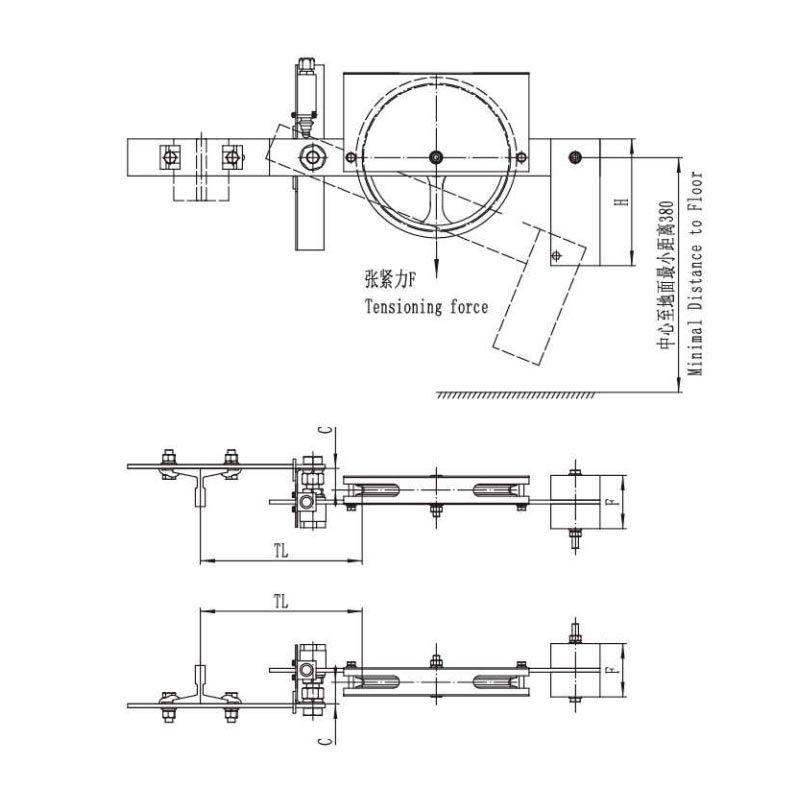

BZJ01 pingutusseade
| EI. | E(kg) Vastukaal |
Materjal |
C(m) | FXH(mm) | (m) Autoga reisimine |
F(N) Pingutusjõud |
TL(mm) Juhtrööpa tüüp |
| L01 | 10 | Teras plaat |
20-48 | 86x205 | H<60 | 250 | T75 183,5-250,5, 283,5-350,5 T78 182-252282-352 T89 184,5-256,5, 277,5-356,5 |
| L02 | 15 | 86x231 | 60|
350
|
| |||
| L03 | 20 | 20-44 | 86x272 | 80|
450
|
| ||
| L04 | 10 | 20-48 | 86x205 | E660 | 250 | T75 243,5-300,5 T78 242-302 T89 244,5-299,5 |
|
| L05 | 15 | 86x231 | 60|
350
|
| |||
| L06 | 20 | 20-44 | 86x272 | 80|
450
|
| ||
| L07 | 10 | 20-48 | 86x205 | B≤60 | 250 | T114 200-290 T127 210-283,5 |
|
| L08 | 15 | 86x231 | 60|
350
|
| |||
| L09 | 20 | 20-44 | 86x272 | 80|
450
|
| ||
| L10 | 17 |
Maagi pühenduma |
20-48 | 100x266 | 60|
400
|
T75 183,5-250,5, 283,5-350,5 |
T78 182-252282-352 T89 184,5-256,5, 277,5-356,5 |
| L11 | 20 | 20-44 | 80|
450
|
| |||
| L12 | 17 | 20-48 | 60<1≤80 | 400 | T75 243,5-300,5 T78 242-302 T89 244,5-299,5 |
||
| L13 | 20 | 20-44 | 80|
450
|
| |||
| L14 | 17 | 20-48 | 60|
400
|
T114 200-290 |
T127 210-283,5 | ||
| L15 | 20 | 20-44 | 80|
450
|
|
Pingutusseade BZJ09
Tehniliste parameetrite leht
Veoratta läbimõõt (mm): 0240
Trossi läbimõõt (mm): 08
Lisaregulaatori mudel XS3 XS3A XS3B
Veoratta läbimõõt (mm): 0240
Trossi läbimõõt (mm): 08
Lisaregulaatori mudel XS3 XS3A XS3B
BZJ09 pingutusseade
| EI. | (KG) Vastukaal |
CXDXE | H(m) Autoga reisimine (m) |
Juhtrööpa tüüp |
| 1 | 10 | 80x86x205 | H≤60 | T78, T75, T89, T89-1 T90, |
| 2 | 15 | 103x86x231 | 60 | |
| 3 | 20 | 122x86x272 | 80 | |
| 4 | 10 | 80x86x205 | H≤60 | T114 |
| 5 | 15 | 103x86x231 | 60 | |
| 6 | 20 | 122x86x272 | 80 |
Pingutusseade BZJ02
BZJ02 pingutusseade
| EI. | Juhtrööpa tüüp | TL(mm) Trossi keskpunkti ja rööpa keskpunkti vaheline kaugus |
HB (mm) |
HD(mm) Veoratta läbimõõt |
| L01 | T78 | 132-281 | 493,5 ~ 642,5 | 0200 |
| L02 | 557 ~ 706 | 0250 | ||
| L03 | 608 ~ 757 | 0300 | ||
| L04 | T89 | 137-275 | 498,5 ~ 636,5 | 0200 |
| L05 | 562-700 | 0250 | ||
| L06 | 613~751 | 0300 | ||
| L07 | T114 | 158~306 | 519,5 ~ 667,5 | 0200 |
| L08 | 583~731 | 0250 | ||
| L09 | 634~776 | 0300 | ||
| L10 | T127 | 164 ~ 300 | 525,5 ~ 331,5 | 0200 |
| L11 | 589 ~ 725 | 0250 | ||
| L12 | 640 ~ 776 | 0300 | ||
| L13 | T140 | 185-215 | 546,5 ~ 576,5 | 0200 |
| L14 | 661 ~ 691 | 0300 |
Pingutusseade BZJ03
BZJ03 pingutusseade
| EI. | Juhtrööpa tüüp | (kg) Vastukaal |
HD(mm) Veoratta läbimõõt |
HA (mm) |
HB (mm) |
| L01 | T75 T89 | 15, 20 | 0200 | 140 | 438.5 |
| L02 | 0250 | 165 | 467 | ||
| L03 | 0300 | 190 | 553 | ||
| L04 | T114 | 0200 | 140 | 438.5 | |
| L05 | 0250 | 165 | 467 | ||
| L06 | 0300 | 190 | 553 |
| Tüüp | M | N |
| BZJ03 | 230±10 | 13.5 |
| 133,5±10 | 36.5 |
Lisaregulaatori mudel XS200 või XS300
