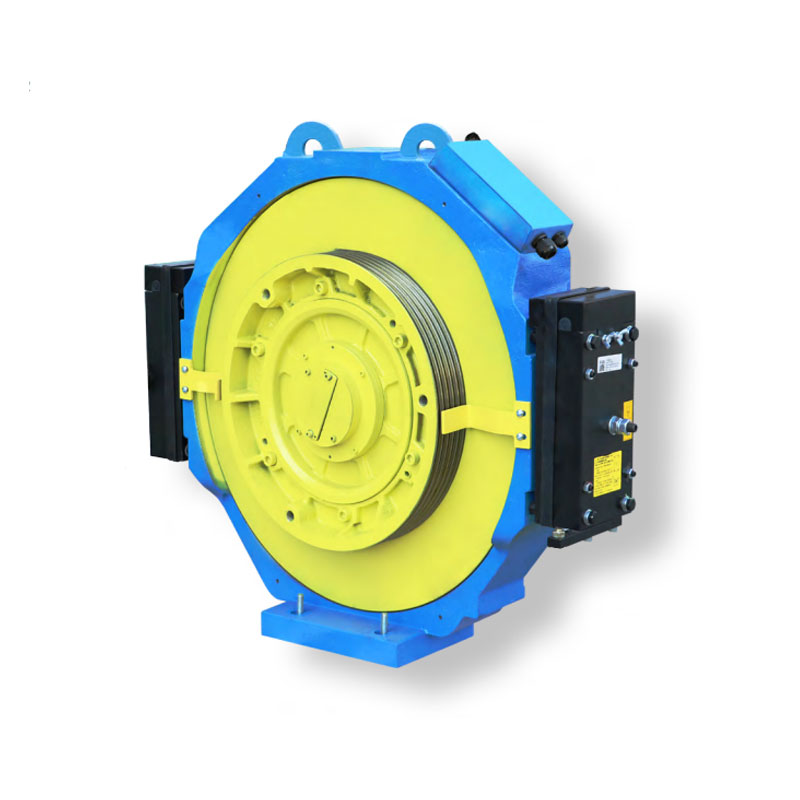

WE (400mm SHEAVE) SEERIA MASINAD
| Mahutavus | 272-680 kg |
| Mähi | Ühekordne mähis |
| Rootor | Väline rootor |
| Alla lõigatud | U |
| Jalapadja lamedus | < 0,5 mm |
| Kaitse reiting | IP41 |
| Isolatsiooniklass | F |
| poolakad | 30 |
| Töötsükkel | S5-40％ |
| Mootori nimipinge | AC380V |
| Pidur | Blokeeri |
| Valimis-/hoidmispinge | DC110V |
Täislaine alaldi jõuallikas pidurile
| Mudel | Mahutavus kg |
Lifti kiirus m/s |
Nimiväljund KW |
Nimetatud vool A |
Nimikiirus p/min |
Sagedus Hz |
Keti läbimõõt mm |
Pöördemoment Nm |
Köied | Groove Dist. mm |
Lõika nurk | Soone nurk | Roping | Võlli koormus kg |
Käepide ratas | Kaugvabastus | Inerts kg m^2 |
Kaal kg |
| WE-272-100 | 272 | 1.0 | 1.8 | 4.4 | 95 | 23.8 | 400 | 181 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-272-150 | 1.5 | 27 | 7.5 | 143 | 35.8 | |||||||||||||
| WE-272-160 | 1.6 | 2.9 | 153 | 38.3 | ||||||||||||||
| WE-272-175 | 1.75 | 3.2 | 167 | 41.8 | ||||||||||||||
| WE-272-200 | 2.0 | 3.6 | 8.7 | 191 | 47.7 | |||||||||||||
| WE-320-100 | 320 | 1.0 | 2.1 | 5.1 | 95 | 23.8 | 400 | 213 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-320-150 | 1.5 | 3.2 | 8.8 | 143 | 35.8 | |||||||||||||
| WE-320-160 | 1.6 | 3.4 | 153 | 38.3 | ||||||||||||||
| WE-320-175 | 1.75 | 3.7 | 167 | 41.8 | ||||||||||||||
| WE-320-200 | 2.0 | 4.3 | 10.2 | 191 | 47.7 | |||||||||||||
| WE-400-100 | 400 | 1.0 | 2.7 | 6.4 | 95 | 23.8 | 400 | 266 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-400-150 | 1.5 | 4.0 | 11.0 | 143 | 35.8 | |||||||||||||
| WE-400-160 | 1.6 | 4.3 | 153 | 38.3 | ||||||||||||||
| WE-400-175 | 1.75 | 4.7 | 167 | 41.8 | ||||||||||||||
| WE-400-200 | 2.0 | 5.3 | 12.7 | 191 | 47.7 | |||||||||||||
| WE-450-100 | 450 | 1.0 | 3.0 | 7.2 | 95 | 23.8 | 400 | 299 | 4-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-450-150 | 1.5 | 4.5 | 12.2 | 143 | 35.8 | |||||||||||||
| WE-450-160 | 1.6 | 4.8 | 153 | 38.3 | ||||||||||||||
| WE-450-175 | 1.75 | 5.2 | 167 | 41.8 | ||||||||||||||
| WE-450-200 | 2.0 | 6.0 | 14.3 | 191 | 47.7 | |||||||||||||
| WE-600-100 | 600 | 1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-600-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-600-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-600-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-600-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 | |||||||||||||
| WE-630-100 | 630 | 1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-630-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-630-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-630-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-630-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 | |||||||||||||
| WE-680-100 |
680 |
1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | β=90° | γ=30° | 2: 1 | 1500 | N | N | 3.54 | 280 |
| WE-680-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-680-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-680-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-680-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 |
Märkused:
1. Piduri valimise/hoidmise pinge on DC110V. Pingelüliti pole vajalik.
2. tasakaalu suhe on 0,45 ~ 0,5.
3.Regen drive rakendus, palun konsulteerige meiega, seejärel tellige märkmetega.
